Menyesuaikan Corner Treatment pada fitur Weldments

Admin kai-bekasi
pada kesempatan kali ini kami sebagai reseller SOLIDWORKS indonesia akan sharing salah satu tutorial singkat untuk pembuatan thread corner pada fitur weldments pada SOLIDWORKS.
weldment solidworks

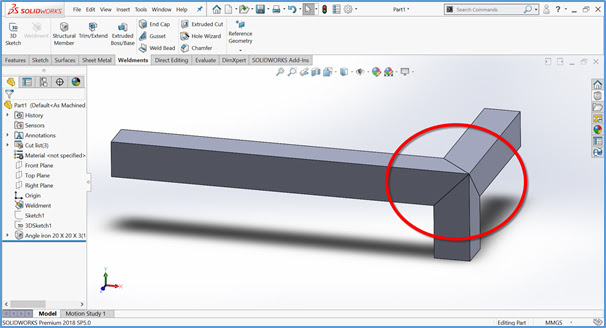

Gambar Corner Thread
Membuat Corner Treatment seperti diatas kerap kali merepotkan pengguna SOLIDWORKS yang jarang ngulik – ngulik fitur Weldments nah pada kesempatan kali ini kami akan membahas mengenai tips dan trik untuk membuat Corner Thread seperti diatas.
weldment solidworks 2
Langkah ke 1 adalah, yang pasti anda harus sudah membuat sketch mengenai bentuk rangkanya nanti akan seperti apa, kemudian pilihlah Structural Member dan pada Group 1 pilih kedua sketch atas sebagai group pertama dari structural member anda.
weldment solidworks 3

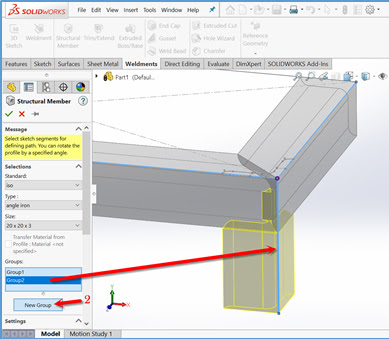

Langkah ke 2 adalah Klik New Group dan nanti Group baru tersebut akan menjadi Group2, selanjutnya klik garis atau sketch yang menjadi bagian lainnya dari structural member
weldment solidworks 4
Langkah selanjutnya adalah Klik tanda Titik pada pertemuan 3 sketch yang anda buat, kemudian muncul tab Corner Treatment nah pada tahap ini anda coba highlight pada Group 1 dan cek berapakah nilai dari trim order
weldment solidworks 5
Kemudian cek juga nilai Group 2, jika nilainya berbeda maka buatlah nilainya sama dengan Group 1 untuk kasus di gambar ini nilai Trim order Group 1 adalah 1 sementara Group 2 adalah 2 maka saya akan samakan nilai Group 2 dengan Group 1 yaitu bernilai 1, Penjelasannya adalah bila nilai berbeda maka SW menganggap anda membedakan level antara Group 1 dan 2 sehingga SW tidak akan melakukan trim pada kedua group tersebut bersamaan
weldment solidworks 6
Dan jika niainya sudah disamakan antara Group1 dan Group2 maka Corner Treatment akan saling Trim antara satu dengan yang lainnya
Dan kita akan mendapatkan hasil sesuai dengan yang kita inginkan
Demikian tutorial SOLIDWORKS pada hari ini jangan lupa untuk terus mengupdate kemampuan SOLIDWORKS anda,
