Mendeteksi Singularity pada Analisa Statik SolidWorks Simulation Menggunakan Stress Hot Spot Diagnostics.
Pernahakah ketika kita melakukan anlisa struktur khususnya anlalisa statik menjumpai adanya kejanggalan terhadap hasil yang kita simulasikan. Kejanggalan tersebut berupa singularity, pada saat kita melakukan simulasi semakin kecil ukuran mesh nilai maksimum stress (von mises) semakin tinggi dan nilai tersebut berujung infinity (singular) sehingga konvergensi hasil tidak tercapai yang menyebabkan hasil simulasi menjadi tidak valid. singularity bisa terjadi akibat adanya keruncingan pada sudut tertentu seperti terlihat pada gambar dibawah ini.
Analisa Statik1
Pada kesempatan kali ini kita akan membahas Stress Hot Spot Diagnostics, fitur ini merupakan fitur terbaru di SolidWorks Simulation 2019 dimana untuk mengetahui apakah terdapat adanya singularity pada saat melakukan analisa statik.
Jalankan analisa statik
Pada kasus dibawah ini ujung L-bracket dijepit dengan tumpuan fixed geometry dan diberi beban sebesar 900 N ke arah vertikal.
Mesh
Mesh yang digunakan pada analisa statik ini yaitu coarse dan medium yang dapat dilihat pada gambar berikut

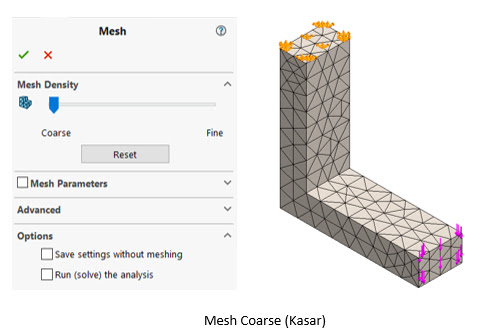

mesh coarse

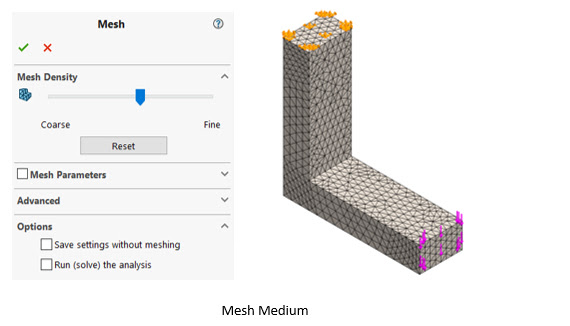

meshmedium
Result Stress (Von Mises)
Bisa dilihat hasil stress (von mises) terdapat perbedaan yang signifikan nilai maksimum stress antara mesh kasar (52 MPa) dan mesh medium (65 MPa) hal tersebut dikarenakan adanya singularity dibagian corner L-Bracketnya, semakin kita kecilkan lagi ukuran meshnya maka nilai maksimum stressnya semakin naik. Untuk mengetahui adanya singularity dapat didiagnosis dengan menggunakan Stress Hot Spot Diagnostics.
mesh coarse result

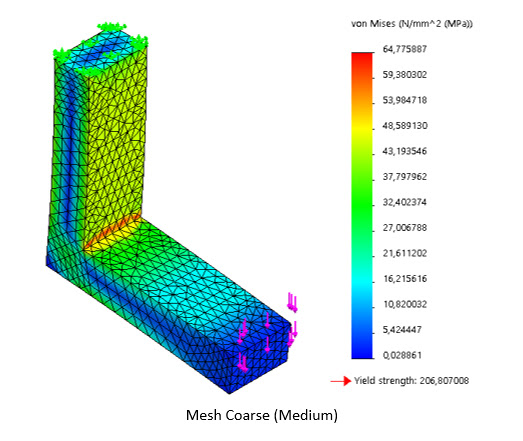

meshmedium result
Stress Hot Spot Diagnostics
Stress Hot Spot Diagnostics memudahkan kita untuk menemukan adanya singularity sehingga kita dapat memperbaiki geometri yang ditemukan adanya singularity, untuk menampilkan Stress Hot Spot Diagnostics yaitu:
klik kanan pada results  Klik Stress Hot Spot Diagnostics  masukkan nilai sensitivitas (semakin besar nilainya semakin detail)  Klik Run Stress Hot Spot Diagnostics.
hotspot

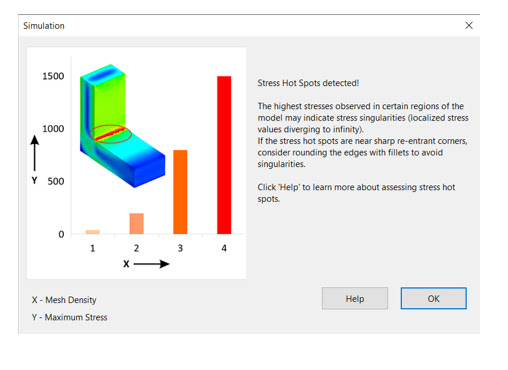

Jika ditemukan adanya kejanggalan (singularity) maka akan muncul notifikasi seperti berikut.
simulation
Lokasi singularity dapat dilihat pada gambar berikut dimana warna abu-abu menunjukkan lokasi elemen yang menunjukkan singularity
singularity
Modifikasi

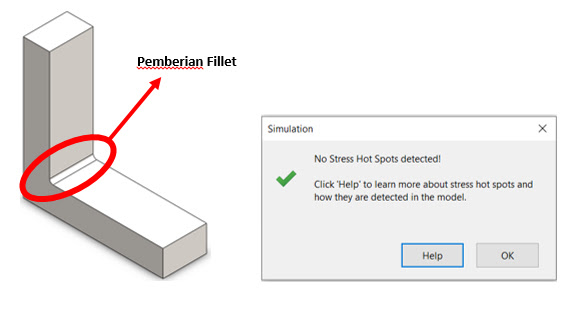

Untuk memperbaiki singularity dapat dilakukan pemberian fillet untuk mengurangi ketajaman siku pada L-Bracket dan kemudian kita lakukan Stress Hot Spot Diagnostics dan diperoleh tidak adanya singularity.
fillet
