Hasil gambar untuk mengenal solidworks

solidworks adalah salah satu software yang digunakan untuk merancang part permesinan atau susunan part pemesinan yang berupa assembling dengan tampilan 3d untuk mempresentasikan part sebelum real partnya dibuat atau tampilan 2D(drawing) untuk gambar proses pemesinan.

SolidWork Model ( Templates )
SolidWork terdiri dari beberapa bagian :

  1. Part adalah sebuah objek 3D yangv terbentuk dari beberapa fitur . Sebuah Part dapat menjadi sebuah komponen pada suatu assembly, dan biasa juga digambarkan dalam bentuk 2D pada sebuah drawng. Fitur adalah benukan operasi-operasi yang membentuk Part. Base Feature  adalah fitur yang pertama kali dibuat.Ekstensi File SolidWork adalah SLDPRT
  2. Assembly adalah sebuah dokumen dimana part, feature dan assembly lain ( Sub Assembly ) disatukan bersama. Ekstensi file untuk SolidWork Assembly adalah SLDASM
  3. Drawing adalah gambaran 2D dari sebuah 3D part maupun assembly, ekstensi File untuk Solidwork Drawing adalah SLDDRW
View Orientasi
view orientasi adalah tool yang akan mengatur orientasi view dari model yang sedang kita kerjakan ( Front View, Top View , Right View, Bottom View, Back View, Iso Metric, Dimetric ataupun Trietric) . Untuk menampilkan View orientasi bisa mengguakan tombol Ctrl + 1, Ctrl + ...... - 7.

Didalam membuat suatu pemodelan 3D menggunakan Solidwork 2013, maka tahapan awal yang kita buat adalah membuat sketsa gabar dari object desain atau model yang akan kita buat . Proses pembuatan sketsa secara umum dilakukan pada bidang( Plane ) front Plane, dan Right Plane, atau bisa juga pada bidang tertentu lainnya tergantung kepada bagian fitur-fitur dari obyek desain yang akan kita buat.
proses sketsa dengan sketch entilities atau sketch toolbar

untuk melakukan proses peng-sketsaan menggunakan sketch Entilities atau sketch tool dapat dilakukan dengan tahapanproses sebagai berkut.klik

Sketch pada command Manager untuk memunculkan Sketch toolbar

pada tahapan berikut, kita pertama kali harus mengenal fitur-fitur sketch toolbar, perintah - perintah yang ada pada sketch toolbar
Didalam proses pembuatan sketsa, kita diminta untuk menentukan bidang ( Plane ) dimana kita akan memulai proses peng-sketsaan. Pada SolidWork2013 secara umum ada 3 bidang yang menjadi acuan bagi kita dalam membuat sketsa atau proses pemodelan yaitu Front, Top, Right

ketika kita meng-klik salah satu perintah pada sketch toolbar maka secara otomatis kita akan diminta untuk menentukan bidang(plane) yang menjadi acuan.didalam teori mekanikal engineering design bidang acuan ini bisa diartikan sebgai bentuk pandangan dari suatu obyek esain.tampilan perintah yang diminta oleh program solidwork untuk menentukan bidang gambar sketsa  dapat dilihat pada gambar berikut

gambar 1 : bidang gambar ( Plane )

setelah kita menentukan bidang gambar yang akan kita jadkan acuan maka kita sudah dapat memulai proses pengsketsaan.
proses sketsa dibagi menjadi :

  1. Sketsa dalam format 2D
  2. Sketsa dalam format 3D
pada proses pengsketsaan didalam format 2D kita menggunakan acuan sumbu x dan sumbu y, sedangkan pada format 3D kita menggunakan acuan sumbu x, sumbu y dan sumbu z
proses pengsketsaan selalu diikuti oleh tahapan pemberian dimensi dimana prose pemberian dimensi tersebut  dapat kita lakukan dengan mengisi nilai  dimensi pada kotak dialog Feature Nabager Design Tree atau bisa juga dengan meng-klik smartdimensin pada sketch toolbar dan kemudian klik garis sketsa yang ingin diberikan nilai dimensi.


gambar 2: aplikasi peng-sketsaan dan pen-dimensian

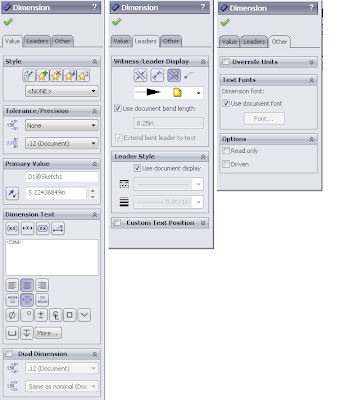

gambar 3: dimensioning interface yang terdapat pada kotak dialog dimension
